（文/赵法彬）“工欲善其事，必先利其器”，人们采用先进的技术与工具进行工作，可以起到事倍功半的效果，这也是对Creo 10最好的诠释。日前，PTC在中国正式发布Creo 10，那么，PTC为何要发布Creo 10？它有哪些强大的功能？可以为客户带来哪些价值？PTC相关负责人在深入浅出介绍的同时，还进行了现场演示与操作。

以一种易于采用的方式，为客户引入创新技术

PTC公司CAD部门副总裁兼总经理Brian Thompson的主要工作之一，便是观察市场上的技术趋势，寻找隐藏这些趋势的细节，并评估每一类新技术，决定其中哪些可能与设计过程相关，更重要的是将其中哪些技术纳入PTC的产品路线图。

Brian表示，目前，CAD市场面临的挑战有很多，同时也隐藏着很多的机遇。我们致力于解决客户面临的四个主要挑战：一是劳动力短缺带来的挑战；二是如何提升制造效率；三是如何实现可持续发展；四是大家都在关心的SaaS。为此，PTC做了很多投资，来推动我们在这四个领域的提升，帮助我们的客户能够更快的进入市场，交付高质量和具备创新性的产品。此外，我们注意到许多客户都有新的、非常积极的可持续发展举措，并希望通过PTC来帮助他们实施这些举措。在2022年的全球企业软件销售额中，SaaS软件的销售额史上首次高于本地软件，我们认为这是一个持续的发展趋势，它将在未来几年影响工程行业。有大量的新兴技术正在涌入工程和产品开发领域，这些技术有望帮助设计工程团队更好地解决以上四个主要挑战。

Brian说，PTC的产品都是旨在帮助客户应对常见的工程挑战，助力他们加快上市时间，打造高质量的产品，并开展产品的创新，以此来满足市场的需求。Creo在中国CAD市场拥有很多用户，而且增长速度也非常快。新技术正在改变设计和制造。Brian坚信，客户获得这些新技术的最佳方式是将这些新技术深度集成到CAD产品中。在设计过程中使用未集成到CAD产品的新兴技术，带来的益处微乎其微，对于我们来说，仅仅将新技术集成到设计工具中是不够的，最重要的是，要将它们深深地集成到Creo，这样工程师们就可以在日常设计过程中使用这些技术。因此，我们的战略就是通过将客户放在Creo的中心，以一种易于采用的方式，为客户引入创新技术，然而，我们也在新技术的投资与对Creo核心的持续投资之间取得了平衡，使我们的用户既能够用到最新的技术，也能够使用最新的几何核心的更新所带来的功能。

Brian表示，从Creo 10开始，我们持续提高整个产品的易用性并引入重要新功能，以提高每个用户的生产力。我们持续地关注基于模型的定义，也持续扩展和投资仿真驱动设计的能力和创成式设计的能力，最后我们持续扩大制造的范围，包括增材制造和减材制造。

Creo+也是今年PTC的一大重要亮点。Brian解释说，Creo+是将Creo强大功能运行在云上，也就是运行在PTC Atlas上，与本地的Creo功能完全相同，与本地的Creo完全向上兼容，它的特点是易于使用、易于配置和部署、而且总是最新的版本。Creo+是一款SaaS产品，Creo+将提供给管理员一个控制中心，其能够轻松的创建用户和管理权限和组，可以分配Creo许可，可以了解和控制用户的使用状况，实现Creo许可的配置。对于终端用户来说，他们总是在使用最新和最先进的软件，还可以使用云协作功能，使用户能够实现实时同步、共享设计、创建分支来进行协同设计，这是基于SaaS的产品所期望的。而且系统管理员也能够非常方便地进行配置和部署，并且所有的设计人员都能够采用最新的Creo的软件。

PTC公司CAD部门副总裁兼总经理Brian Thompson

在各方面进行改进的Creo 10，成为客户应对挑战的利器

针对Creo 10的改进，PTC CAD业务发展总监邹红女士做了详细介绍。首先是生产力和易用性的提高。①模型树：Creo10加强了在装配中零部件的拖放，使用户能确定是否执行重新排序和重新构建。②草绘：进一步提高投影和偏移命令，投影可作为构造几何。③孔：我们增加了简单孔的参数和注释。④阵列：在阵列上也做了非常多的改进，在已阵列特征上再阵列。⑤多体：很多的客户都在用多体，我们在Creo 7.0中增加了多体，并持续在改善多体的功能，在多体上我们将拆分和裁剪合成一个命令，多体的布尔运算相减将继承外观和注释传播。⑥曲面：我们在曲面上也有很多的改进，在样式曲面上，增加了对称线的G3连续，增加了在曲面上创建曲线时交线的捕捉，并且在扭曲曲面上也做了改进。在Creo 9.0的基础上，我们继续提高人机交互的易用性。在使用人体模型时提供了更广泛的尺寸控制，更容易访问位置约束和管理多个快照。我们还扩展了触摸到达的能力，每只手可触发４个包络空间——食指、中指、母指、手掌，在触摸到达过程中，提高附加的方向控制。人体模型库也已经更新，现在将每个人体模型储存为一个不可分割的组件，简化了人体模型和库的数据管理。

其次，视野功能（visual field feature）是Creo的一个特征，与用来创建它的几何体有关。如果镜子发生变化或设计的其他方面发生变化，人的视野几何结构实际上也会发生更新，因此在基于模型定义的世界里，这对许多客户来说是一个重要领域，我们也一直在这方面进行持续投入。Creo 10的视野中我们增加了反射，在观看镜子等发射表面时，创建可视锥体，并可以调整后视镜的两个角度，这些新功能有助于验证产品是否符合特定要求。

此外，在Creo 10中，我们扩大了对标准的支持，一些标准要求符号能够以一种非常具体的方式进行关联。它不仅能够以图形方式进行关联，还可以添加到数据库中的符号定义里。在MBD上我们引入新的注释放置选项，使用户将符号和表面光洁度与其他注释关联。关联的元素继承注释平面，这一新功能支持MBD工作流程，用于跟踪下游使用者的控制特性和PMI检查计划，在工程图改进了ASME和ISO标准兼容性。

在Creo 10.0，我们增加了新的注释方式的选项，比如，尺寸公差和行为公差关联起来，这样可以继承行为公差和尺寸公差的相关标注的表面，那么这些表面的好处是什么？在MBD做完后，模型如果穿到下游制造和检查的时候，所有的曲面上可以代用这些PMI的信息（它的符号信息和光驱动的信息），这样可以指导下游的检查程序，或者是加工的程序。那么未来加工的话，直接可以用PMI的模型来产生加工程序，对下游的加工会起到非常大的指导作用。

我们现在有个非常好的功能，可以直接把通用轮廓的公差作为一个注释，如果这个里头的未注标识是通用公差的话，我们可以注明未注的通用轮廓是通用轮廓公差的多少，然后做了标识以后，可以在设计端减少标注时间。所有未注的表面都带有了这种几何公差的信息，这个信息可以指导下游三坐标测量机来检查，以及指导加工程序的生成，对下游的MBE来讲起到了非常大的重要指导地位。还有工程图的标准的支持，包括ISO美国标准的支持。

Creo 10不断增加新的功能，持续拓展新的应用领域

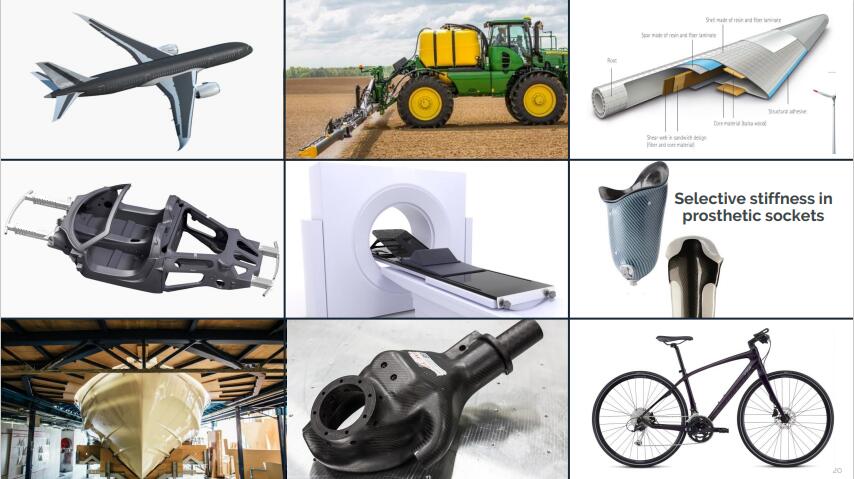

Brian告诉大家，Creo 10还增加了壁和底面精加工的高速铣，支持筒形刀具，在同样切削速度下，筒形刀所需的加工步长大，缩短了加工时间，提高了加工效率，以及提高了表面的光洁度的质量。我们在核心的复合材料扩展中引入了一种功能，使设计工程师能够使用Creo 10以多种配置设计产品，也可以使用我们的模拟工具模拟设计性能，还可以显著自动化和简化制造复合材料零件所需的制造文档的开发。我们最引以为豪的是设计属性、在Creo内部构建布局的方式的准确性，客户很兴奋能够在Creo中使用复合设计功能。复合材料设计是Creo 10新的扩展模块，复合材料的设计包括设计、仿真、加工，设计包括铺层的定义、铺层的材料、铺层的方向，包括手工铺层和芯铺层；在仿真上可以做结构和热的仿真，也可以输出给第三方的仿真来做分析；针对加工，可以做悬垂仿真、每一铺层的展平图，以及铺层的作业指导书。

此外，电气化设计也是Creo 10的重点领域。Brian表示，Creo 10的大部分电气化领域的改进都和客户需求息息相关。如今线束的设计越来越复杂、数据越来越大。因此我们引入了一个新的命令：在指定位置拆分线束，这个功能适用于两个主要的业务场景，首先，拆分电缆，多个人同时工作，每个人都可以在拆分的电缆部分工作，一旦设计完成，合并成单个线束，用于制造。其次，有时需要从线束中提取部分线束再利用。拆分的部分线束使其独立，形成子系统，实现设计的重用和减少总体设计时间。在ECAD和MCAD协同时，Creo 10还支持支持助焊层，使工程师在机械设计时更了解避开和高亮的区域，以在MCAD环境中可以定义专用的ECAD孔参数，简化设计过程。

邹红补充说，Creo 10在线束设计方面做了很大的改进，首先我们可以把一个限速进行拆分，拆分部分可以重用，也就是说把拆分部分用到另外一个产品中，然后和另外产品的线束合并，形成新的一个线束。在协同方面，我们可以把所有拆分出来的线束，不同的人来进行协同的设计，设计完后再合并成一个线束。现在我们在MCAD，也就是机械设计工程师里头，可以定义相关的孔的参数，然后把MCAD对孔的参数的要求传递给ECAD设计人员的，来满足电气设计工程师和机械设计工程师的协同设计。Creo 10还支持了助焊层，现在在Creo 10也能够看到助焊层，这样的话MCAD的工程师就会避开这一个地方来放置我的相关的机械零件，因为它是助焊的，所以就提高了ECAD的工程师和MCAD的工程的协同能力。

在Creo 10中增加了更复杂的仿真功能。Brian介绍说，越来越多的公司希望实现仿真驱动的设计，在设计过程中尽早进行仿真，降低后期设计变更的风险，并增加对其设计决策的信心。基于Creo10，我们扩展了和ANSYS的合作，增加了非线性的接触分析、非线性材料的分析和复合物理场的分析。我们和合作伙伴ANSYS进行了深度合作，将ANSYS的软件深度集中在Creo中，使用ANSYS的解栓器，增加了仿真分析功能，包括前期设计决策以及最终的高精度分析报告，而且还增加了多物理场的分析，就是热和机械混合起来的分析。
